Comment prendre les mesures votre store Californien Trapèze ?

Dans cette rubrique vous trouverez l'ensemble des informations nécessaires à la prise des mesures de votre Store Californien Trapèze. La prise des mesures est directement liée au type de pose que vous souhaitez réaliser : Pose de face sur Equerres Pose sous Plafond Vous trouverez également ci-après toutes les informations pour choisir les options de votre Store Californien Trapèze : Refoulement Type de pose Hauteur de commande

TELECHARGER& LES FICHES CONSEILS Vous pouvez également télécharger les fiches conseils en PDF : Fiche Conseils Mesures Fiche Conseils Options Fiche Conseils Pose LIMITES DIMENSIONNELLES (en cm) LARGEUR - Mini : 80 et Maxi : 400 HAUTEUR - Mini : 100 et Maxi : 400



Prendre les mesures de votre Store Californien Trapèze avec Pose de face sur Equerres

Ce type de pose est particulièrement adapté si vous ne souhaitez pas percer vos fenêtres (en PVC ou en Aluminium). Dans ce cas nous vous fournissons des supports qui permettent la pose du store sans avoir à percer vos menuiseries et sans outillage.

CONSEILS DE PRISE DE MESURES:

Pour la Largeur

Largeur Base (LB)

Elle correspond à la distance entre les projections verticales des 2 extrémités du rail,

*Attention : Le refoulement des lames et le côté de commande sont IMPÉRATIVEMENT du côté de la Grande Hauteur.

Si vous ne souhaitez pas que les lames se replient devant le vitrage, ajoutez à la largeur du rail (Lr) l'épaisseur du repli (Er) correspondant au type de refoulement choisi (voir tableau) :

Largeur du store (en cm)				80		120		160		200		240		280		320		360		400
Encombrement  (en cm)				14		18		21		25		28		32		35		39		42

Pour la Hauteur

Hauteur Gauche (HG)
Hauteur Droite (HD)

Il convient de bien repérer sur le mur, le positionnement du Store pour indiquer la distance entre l’extrémité supérieure du rail et le sol – 3 cm.

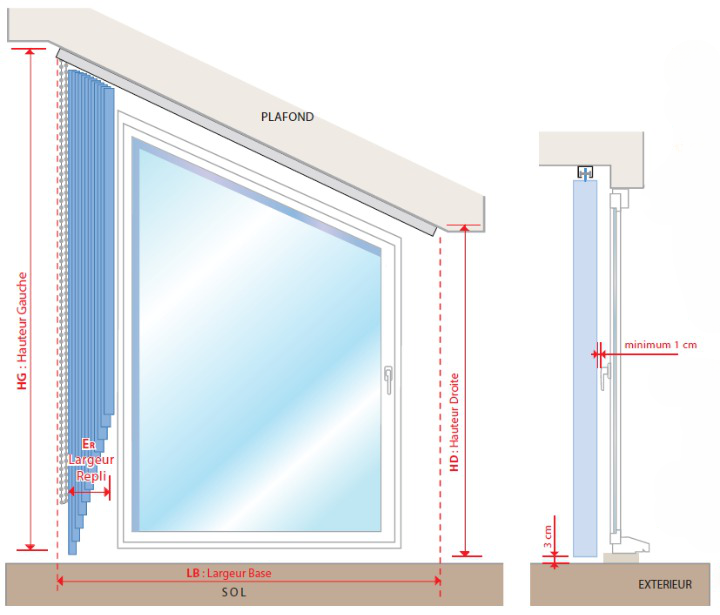

Prendre les mesures de votre Store Californien Trapèze avec Pose sous Plafond

Ce type de pose permet de fixer votre store au plafond. Compte tenu la variété de supports nous ne pouvons pas fournir la visserie mais vous trouverez dans le tableau Quelle Visserie Choisir ? les vis et chevilles adaptées à votre support de pose.

CONSEILS DE PRISE DE MESURES :

Pour la Largeur

Largeur Base (LB)

Largeur Base (LB) Elle correspond à la distance entre les projections verticales des 2 extrémités du rail, (à droite et à gauche)

*Attention: Le refoulement des lames et le côté de commande sont IMPÉRATIVEMENT du côté de la Grande Hauteur.

Si vous ne souhaitez pas que les lames se replient devant le vitrage, ajoutez à la largeur du rail (Lr) l'épaisseur du repli (Er) correspondant au type de refoulement choisi (voir tableau ci-dessus).

Pour la Hauteur

Hauteur Gauche (HG)
Hauteur Droite (HD)

Il convient de bien repérer sur le mur, le positionnement du Store pour indiquer la distance entre le plafond (à l’extrémité du rail) et le sol – 3 cm.
