Comment prendre les mesures de votre panneau japonais ?

Dans cette rubrique vous trouverez l'ensemble des informations nécessaires à la prise des mesures de votre Panneau Japonais (ou Store Japonais). La prise des mesures est directement liée au type de pose que vous souhaitez réaliser : Pose sur Equerres Pose Plafond

TELECHARGER LES FICHES CONSEILS Vous pouvez également télécharger les fiches conseils au format PDF : Fiche Conseils Mesures Fiche Conseils Pose LIMITES DIMENSIONNELLES (en cm) LARGEUR - Mini : 100 et Maxi : 460 HAUTEUR - Mini : 100 et Maxi : 260

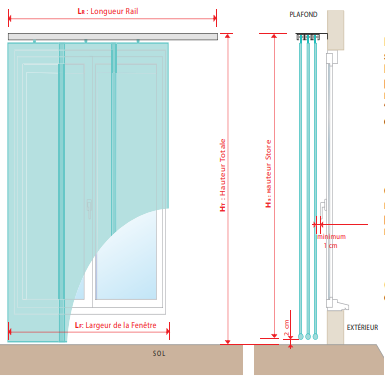

Prendre les mesures de votre Panneau Japonais (Rideau japonais) avec Pose de face sur Equerres

Ce type de pose permet de fixer votre store avec des équerres pour échapper un obstacle (poignée). Les équerres fournies ont une hauteur de 7,5 cm et une avancée réglable de 9 à 15 cm.
Compte tenu la variété de supports nous ne pouvons pas fournir la visserie mais vous trouverez dans le tableau Quelle Visserie Choisir ? Les vis et chevilles adaptées à votre support de pose.

CONSEILS DE PRISE DE MESURES :

Pour la Largeur

La=Largeur Fenêtre et Lr=Largeur Rail (pour store japonais)

Lf = Lr

Pour la Hauteur

Hs = Hauteur Store et Ht = Hauteur Totale (hauteur entre le haut du rail du panneau japonais et le sol)

Hs = Ht - 2 cm

Pour des raisons techniques, il est recommandé de laisser 2 cm en bas du store

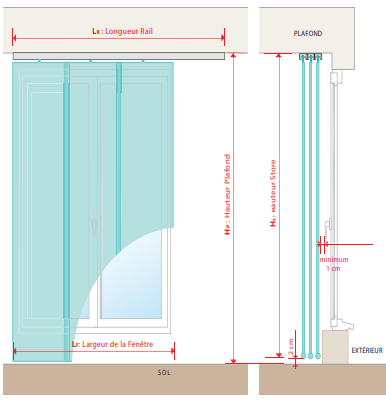

Prendre les mesures de votre Panneau Japonais avec Pose Plafond

Ce type de pose permet de fixer votre store au plafond. Compte tenu la variété de supports nous ne pouvons pas fournir la visserie mais vous trouverez dans le tableau "Quelle Visserie Choisir ?" les vis et chevilles adaptées à votre support de pose.

CONSEILS DE PRISE DE MESURES :

Pour la Largeur

Lf=Largeur Fenêtre et Lr=Largeur Rail (pour panneau japonais)

*Attention : pour une pose dans un encadrement, nous vous conseillons de retirer 1cm à la largeur totale afin que le store s'encastre parfaitement.

Lf = Lr

Pour la Hauteur

Hs = Hauteur Store et Hp = Hauteur Plafond

Hs = Hp - 2 cm

Pour des raisons techniques, il est recommandé de laisser 2 cm en bas du store

Nombre de Panneaux possibles



Nb de panneaux possibles et leurs largeurs selon Lf Recouvrement des panneaux: 6 cm Largeur mini des panneaux: 50 cm Largeur maxi des panneaux: 120 cm
Exemples Largeur Fenêtre LF en cm		Nb de panneaux
		2		3		4
		Largeur du panneau en cm
100		53
120		63
140		73		50
160		83		57
180		93		64
200		103		70		54
220		113		77		59
240				84		64
260				90		69
280				97		74
300				104		79
320				110		84
340				117		89
360						94
380						99
400						104
420						109
440						114
460						119
