Comment Poser votre store banne coffre compacte ?

3 - POSITIONNER LES SUPPORTS POUR UNE POSE MURALE

1.Tracez une Ligne Horizontale au niveau de la Hauteur du Store Souhaite

Cette ligne correspond au bas de la position de votre support de pose. Attention prévoir un espace de 3 cm au dessus du support.

2.Marquez l'Emplacement de chaque support

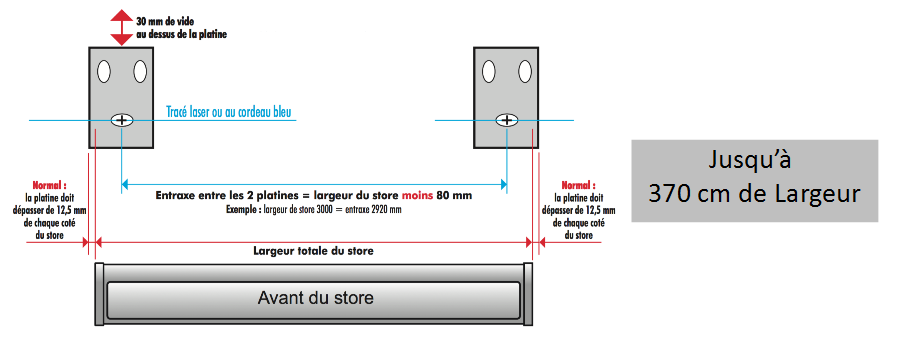

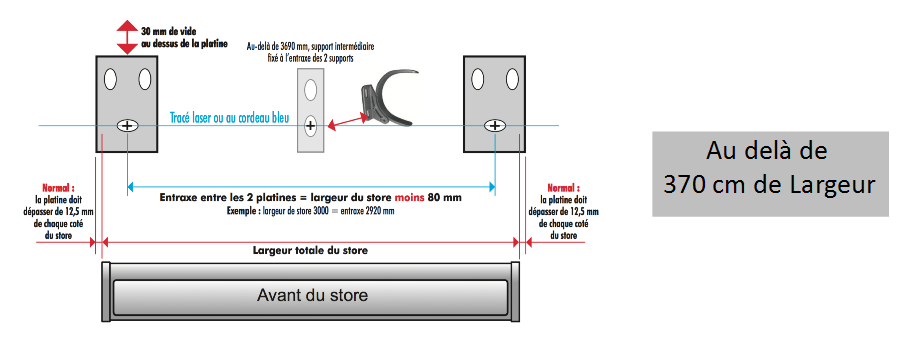

Les Supports d’extrémité doivent être positionnés en fonction des informations présentées dans le tableau ci-dessous. Les autres supports doivent être répartis de façon égale entre les supports d’extrémité. Voir schéma ci dessous :

3.Marquez les Points de Perçage

A l’emplacement de chaque support (déterminé au 2) marquer à l’aide d’un support les 3 trous de perçage pour chaque support.

4 - POSITIONNER LES SUPPORTS POUR UNE POSE PLAFOND

1. Tracez une ligne horizontale AU PLAFOND

Cette ligne correspond à la position du trou le plus bas de vos supports. Attention prévoir un espace d’environ 36 cm au dessus du trait pour que le store puisse passer.

2. Marquez l'emplacement de chaque support

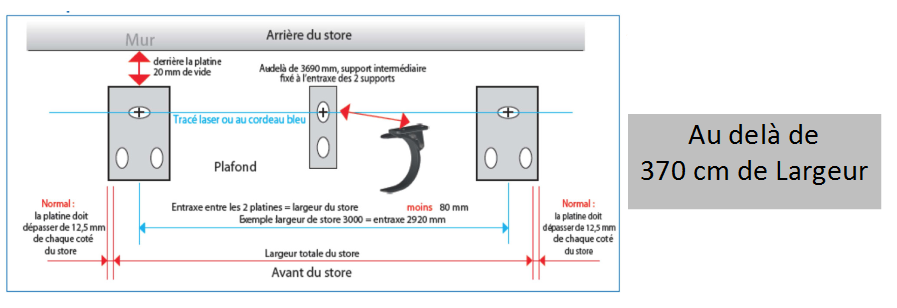

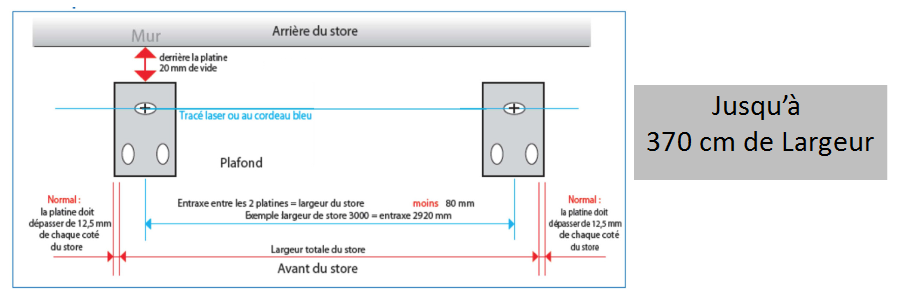

 Les Supports d’extrémité doivent être positionnés en fonction des informations présentées dans le tableau ci-dessous. Les autres supports doivent être répartis de façon égale entre les supports d’extrémité.

3. Marquez les Points de Perçage

 A l’emplacement de chaque support (déterminé au 2) marquer à l’aide d’un repère les 4 trous de perçage pour chaque support.

5 - PERCER ET FIXER LES SUPPORTS

C’est une étape essentielle et déterminante dans la réussite de l’installation de votre Store Banne. C’est pourquoi Stores-et-Rideaux.com propose des Kits de Pose Professionnels adaptés à chaque type de matériau : Bois, Béton, Parpaing… Les instructions présentées ci-après sont adaptées aux composants contenus dans les Kits Stores-et-Rideaux.com

POSE DES SUPPORTS DANS LE BOIS

A l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt bois de diamètre 6 mm un trou d’une profondeur de 5 cm.
• Visser chaque support en utilisant des Tirefonds 8 x 60 et des rondelles 8 x 30 . Pour faciliter le serrage, il est conseillé d’enduire de savon chaque Tirefonds.

POSE DES SUPPORTS DANS LE BETON PLEIN ou BRIQUE

A l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 14 mm un trou d’une profondeur de 6 cm
• Dans chaque Trou introduire les Chevilles Mécaniques 14 x 50. Utiliser si nécessaire un marteau ou un maillet (délicatement).
• Visser chaque support en utilisant des Boulons 8 x 60 et des et des rondelles 8 x 30 x 1,5.

POSE DES SUPPORTS DANS LE SIPOREX (BETON CELLULAIRE)

A l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 14 mm un trou d’une profondeur de 10 cm
• Dans chaque Trou introduire les Chevilles Spéciales Béton Cellulaire 14 x 75. Utiliser si nécessaire un marteau ou un maillet (délicatement).
• Visser chaque support en utilisant des Tirefonds 10 x 100 et des rondelles 10 x 36 .

POSE DES SUPPORTS DANS LE BETON CREUX (PARPAING)

A l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 6 mm un trou d’une profondeur égale à celle du tamis.
• Evacuer a poussière du trou (à l’aide d’un séchoir à cheveux par exemple)
• Enfoncer délicatement le tamis dans le trou nettoyé. Ne pas taper avec un marteau sur le tamis.
• Injecter le scellement chimique progressivement dans le fonds de chaque tamis tout en ressortant la pompe de quelques centimètres à chaque pression pour bien remplir le tamis.
• Immédiatement* après insérer dans le scellement avant qu’il ne durcisse.
• Laisser prendre le scellement (durée* indiquée sur la cartouche)
• Visser chaque support en utilisant des Boulons et Rondelles adaptés à la douille.

* La durée de prise et de manipulation dépendent de la température extérieure au moment des travaux. Un tableau détaillé des valeurs est indiqué sur la cartouche


POSE DES SUPPORTS DANS LA PIERRE

A l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 17 mm un trou d’une profondeur de 17 cm
• Dans chaque Trou introduire les Chevilles Plastique 16 x 160. Utiliser si nécessaire un marteau ou un maillet (délicatement).
• Visser chaque support en utilisant des Tirefonds 12 x 160 et des rondelles 12 x 31 .

6 - ACCROCHER LE STORE


C’est l’ultime étape dans la Fixation de votre Store Coffre. Elle consiste à insérer le store dans les supports et à verrouiller les supports. Elle nécessite l’intervention de 2 personnes au minimum et parfois 3 dans la cas des Stores supérieurs à 5 mètres de long.

1. Accrocher le store coffre sur les platines

	Accrocher le coffre sur les platines et le fixer avec les vis de fixation de platines. Attention : placer la vis côté extérieur, et l’écrou doit être dans le logement prévu.
	En cas de support Intermédiaire, dévisser les 2 vis du support, et ENLEVER la partie en arc de cercle pour pouvoir présenter le coffre.

Vous pouvez désormais passer au raccord électrique de votre store.

CHAPITRE 2 : RACCORDEMENT ELECTRIQUE DU STORE MOTORISATION RADIO

1 - MANOEUVRE MOTORISEE RADIO AVEC TELECOMMANDE SIMPLE

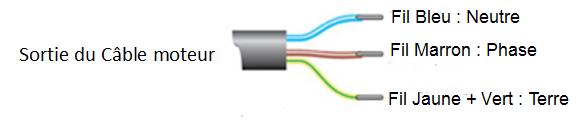

Si vous avez opté pour une commande motorisée Radio, le raccordement électrique est très simple. Après coupé l’alimentation électrique, il suffit de raccorder dans une boîte de dérivation les 3 câbles du moteur au Neutre, à la Phase, et à la Terre de votre arrivée électrique.

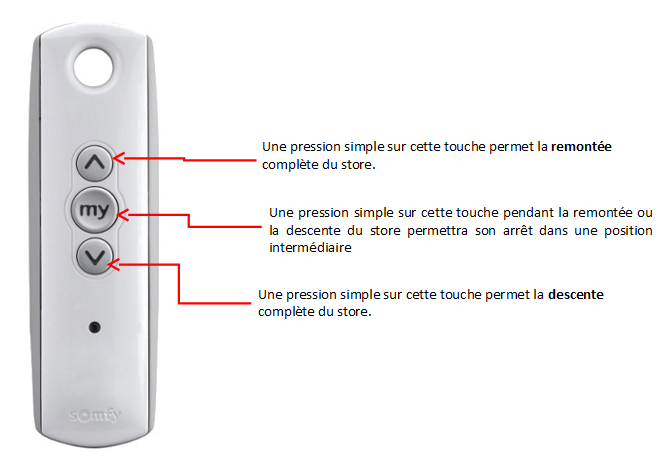

Une fois le raccordement effectué, vous pouvez remettre l’alimentation électrique, votre Store Banne est raccordé. Comme les réglages de fin de course ont déjà été réalisés en Usine, vous pouvez utiliser immédiatement votre store à l’aide de la Télécommande qui est également déjà programmée.

2 - MANOEUVRE MOTORISEE RADIO AVEC TELECOMMANDE ET AUTOMATISME VENT

Si vous avez opté pour une commande motorisée Radio avec Automatisme Vent, le raccordement électrique est très simple. Après avoir coupé l’alimentation électrique, il suffit de raccorder dans une boîte de dérivation les 3 câbles du moteur au Neutre, à la Phase, et à la Terre de votre arrivée électrique.

Une fois le raccordement effectué, vous pouvez remettre l’alimentation électrique, votre Store Banne est raccordé. Comme les réglages de fin de course ont déjà été réalisés en Usine, vous pouvez utiliser immédiatement votre store à l’aide de la Télécommande qui est également déjà programmée.

Vous devez désormais installer le capteur vent sans fil EOLIS 3D. Il se fixe sur la barre de charge dont il va détecter le moindre mouvement. En cas de vent, la barre de charge va bouger et le détecteur va transmettre au moteur l’ordre de remonter le store.

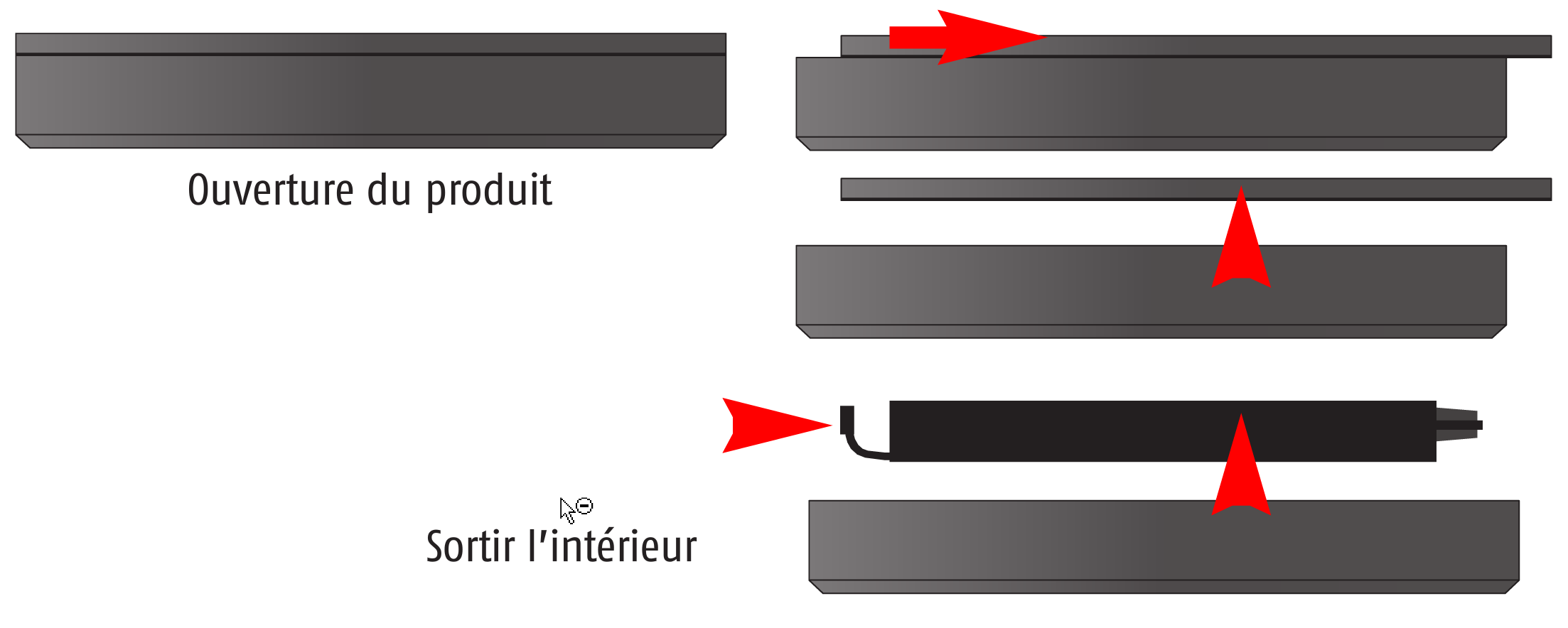

Etape 1 : Installation du Capteur

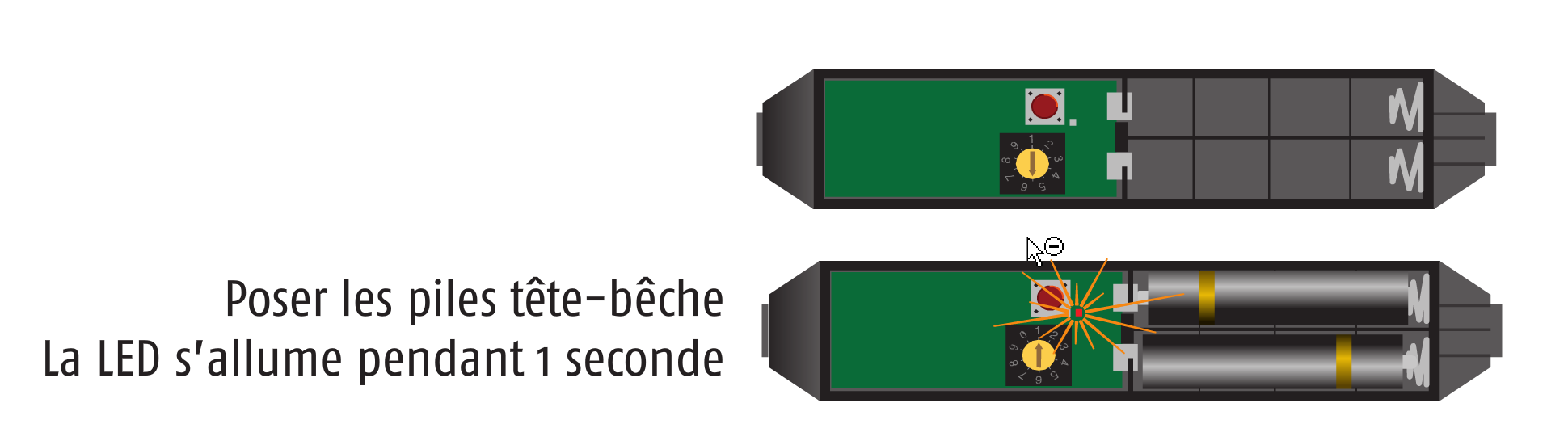

Etape 2 : Positionnement des Piles (Fournies)

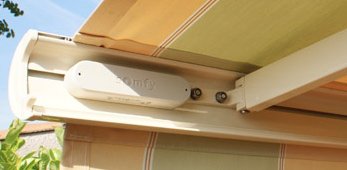

Etape 3 : Fixation du Support sur la Barre de Charge

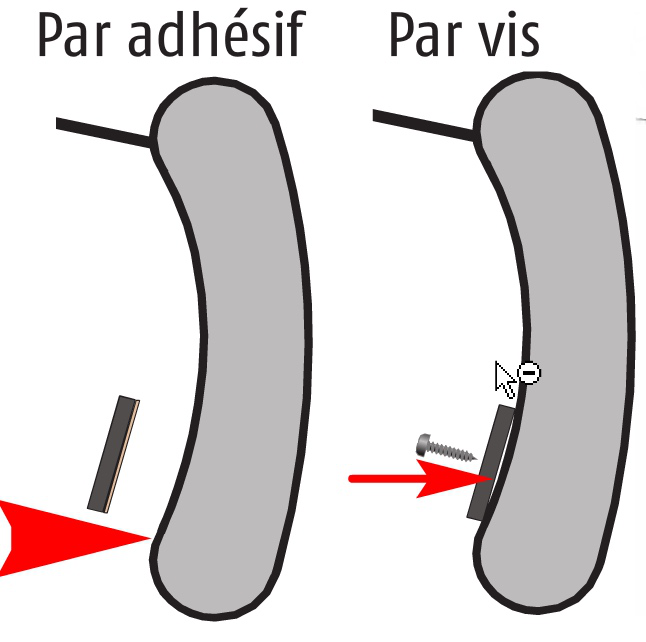

Il existe deux façons de fixer le support de l’automatisme vent sur votre barre de charge. Soit en utilisant le support adhésif à usage unique fourni, soit en le vissant sur la barre de charge. Dans le cas d’une fixation vissée, il faut utiliser des vis de diamètre 4mm et pré-percer la barre de charge en respectant l’entraxe des trous du support.

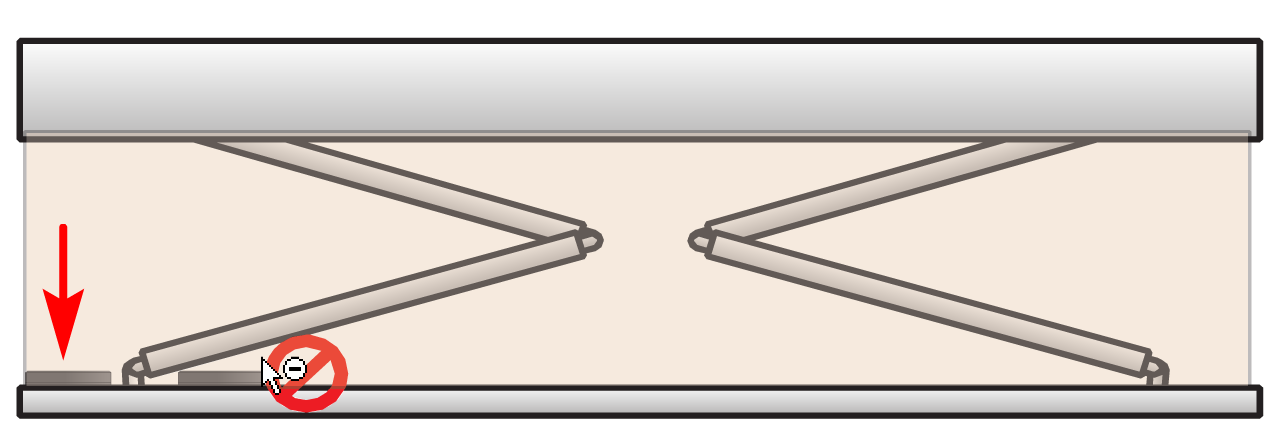

Il est préférable de positionner l’automatisme vent en bout de barre de charge (plus sensible en cas de vent) en veillant à ce qu’il ne gêne pas la fermeture du store.

Etape 4 : Programmation de l'Automatisme Vent

Cette étape consiste à lier l’automatisme au moteur de votre store banne afin que ce dernier intègre les ordres de remontée.

1. Sur le dos de votre télécommande appuyez pendant 3 secondes sur le bouton « PROG. Votre Store Banne va alors effectuer un bref mouvement de MONTEE / DESCENTE.

2. Sur l’automatisme, Appuyez brièvement sur le Bouton « PROG », Votre Store Banne va à nouveau effectuer un bref mouvement de MONTEE / DESCENTE. Votre Automatisme est Programmé.

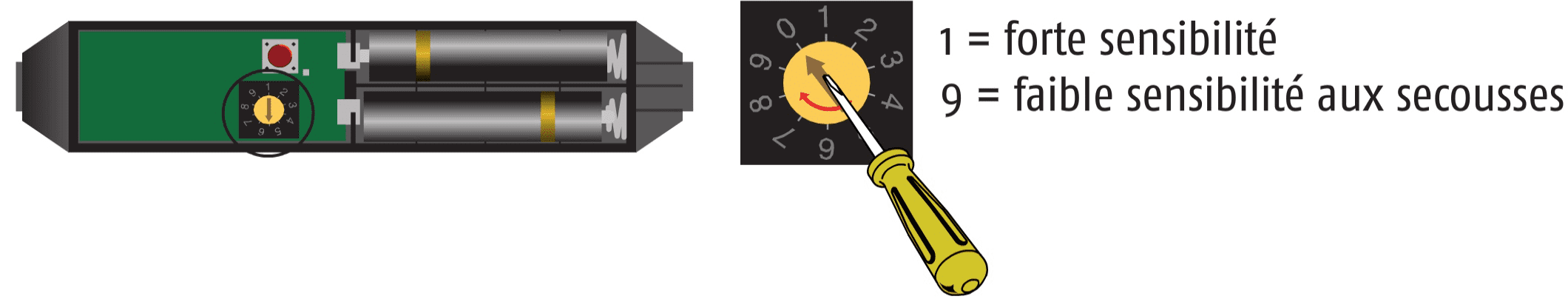

Etape 5 : Reglage de la Sensibilite

 Cette étape consiste à régler la sensibilité de l’automatisme en fonction de l’intensité du vent.

Nous vous recommandons de privilégier une sensibilité forte afin de protéger votre store et de la réduire si vous constatez à l’usage que votre store remonte trop facilement

CHAPITRE 3 : ENTRETIEN ET PRECAUTION D'USAGE

Les stores Stores-et-Rideaux.com sont conçus pour la protection solaire.

La pose doit être faite dans les règles de l’art et le produit doit être utilisé dans des conditions normales.
Il existe quelques précautions à prendre et reflexes à adopter pour tirer le meilleur parti de votre store et pour une utilisation en toute sécurité́.

ENTRETIEN

• Dépoussiérer et débarrasser régulièrement la toile de votre store des particules, des feuilles et des poussières, quand elle est très séche, avec un balai ou un manche télescopique équipé d’une brosse douce.

• Ne pas utiliser de détergent abrasif ni de nettoyeur haute pression, simplement de l’eau douce savonneuse.

• Deux fois à trois par an mettre un peu de lubrifant/dégrippant à base de Tefflon sur les articulations des bras (sans tâcher la toile du store) et plus particulièrement sur l’articulation centrale.

• En début et en fin de saison, donner un léger coup de brosse sur les 3 articulations de chaque bras.

• Des petites imperfections sur la toile sont normales : petites irrégularités de tissage, dans le temps un effet de « marbrure » ou des petites traces blanches visibles en transparence, un léger gaufrage.

IMPORTANT ! PRECAUTIONS D'INSTALLATION

• Respecter les étapes et consignes de montage de la notice ainsi que les conseils d’utilisation et de sécurité́ y figurant. Une mauvaise pose ou un mauvais réglage peuvent endommager prématurément le store et sa toile.

• Lire les notices des moteurs et télécommandes fournies avec votre store, particulièrement les points sur les installations et protections électriques.

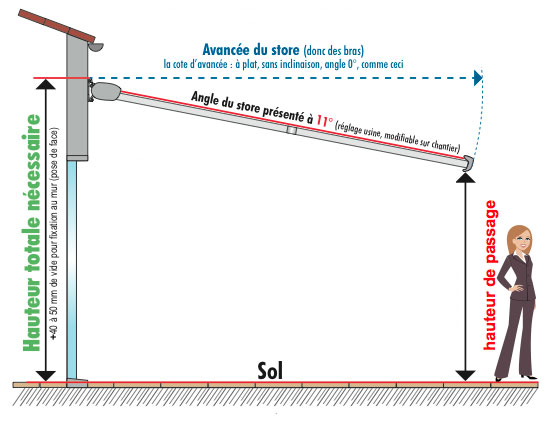

• Pour une bonne évacuation des eaux de pluie, une inclinaison de 11° (=20%) est suffisante. L’eau qui stagne peut vite représenter un poids excessif et dangereux. Si cette inclinaison n’est pas respectée au minimum, ne laisser pas le store ouvert sous la pluie.

• Seules nos pièces de rechange d’origine Stores-et-Rideaux.com garantissent le bon fonctionnement et l’utilisation en toute sécurité́ du store.

• Eviter d’enrouler la toile mouillée, sinon ne pas la laisser longtemps enroulée et dès qu’il ne pleut plus, la dérouler pour qu’elle sèche.

• Pas d’utilisation sans surveillance par un enfant ou une personne dans l’incapacité de juger des dangers du store.

• Ne pas laisser le store ouvert en cas de vent ou de risque de vent.

• Fermer le store en votre absence ou en absence de surveillance (risque de panne de courant, de rafale de vent, ou de tempête soudaine...). Conseil en cas d’absence prolongée : désactiver les automatismes.

• Faire attention à ce qu’il n’y ait pas de feuilles, aiguilles de pin, pollen etc... qui rentre dans le mécanisme lors de la fermeture du store.

• Ne jamais humidifier le moteur et son boitier électrique.

• Ne jamais se suspendre, ne jamais suspendre ou accrocher d’objet, de câble ou ajouter une charge supplémentaire au store.

• Aucun obstacle ne doit se trouver dans la zone de déploiement lors de l’ouverture ou de la fermeture du store.

• En cas de neige ou de gel, refermer le store et désactiver les automatismes.

• En cas de panne de courant et en cas d’urgence (menace de tempête ou d’orage), en l’absence de treuil, fermer provisoirement le store pour diminuer la prise au vent à l’aide de sangles passées autour des les articulations centrales des bras du store. Tirer jusqu’à ce que le store soit quasiment fermé, et fixer les bras fermés sur l’armature afin d’éviter qu’ils se déplient.

• Le NON respect des règles d’installation ou des précautions d’usage entrainera la perte de la garantie.

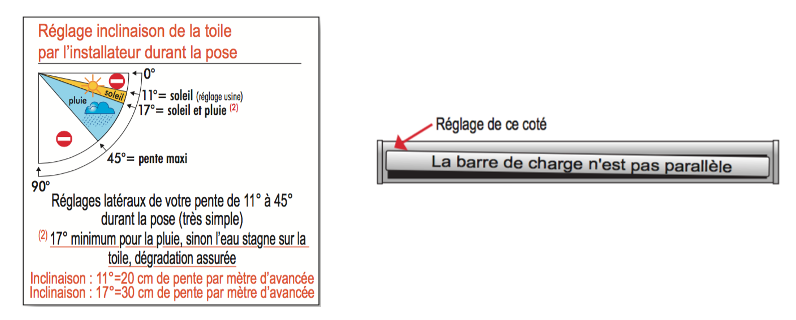

CHAPITRE 4 : MODIFICATION DE L'INCLINAISON DE BRAS

• Ouvrir le store
• Enlever la joue du côté à ajuster ou à aligner si la barre de charge n'est pas parallèle
• Régler ce coté ou les 2 joues pour modifier le degré de l’inclinaison du store. Pour cela, dévisser l'écrou de fixation de la joue (voir schéma ci-dessous)
• Desserrer les 2 écrous d’un tour MAXIMUM
• Soulever manuellement la barre de charge de 50 à 79 cm et la maintenir tout au long de l’opération pour soulager les bras SINON ceux-ci CASSENT
• Régler l’angle souhaité avec la vis de réglage d’inclinaison est très important : NOTER LE NOMBRE DE TOURS pour effectuer la même opération si nécessaire avec le même nombre de tours sur l’autre bras
• Resserrer et bloquer les 2 écrous
• Maintenant, relâcher la barre de charge, exercer une légère pression vers le bas sur la barre de charge (pour mettre en butée), et vérifier l’inclinaison, sinon renouveler l’opération
• Actionner le store avec la télécommande 1 fois ou 2 maximum (attention, si cette action est répétée le moteur se met en rupture de sécurité thermique, il faudra attendre 1⁄4 d’heure ou plus si l’opération est répétée)
• La toile doit descendre régulièrement
