Caractéristiques Techniques Vénitien Aluminium Lames 25mm

Toutes les données techniques sur nos stores vénitiens aluminium

Dans cette fiche Technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store Enrouleur, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Types de commande ou manœuvre du store
• Descriptif des pièces
• Types de pose et supports associés
• Guidage
• Encombrement
• Nombre de supports
• Poids du vénitien aluminium
• Quelle visserie utiliser ?
• Limites dimensionnelles
• Conseils d'entretien

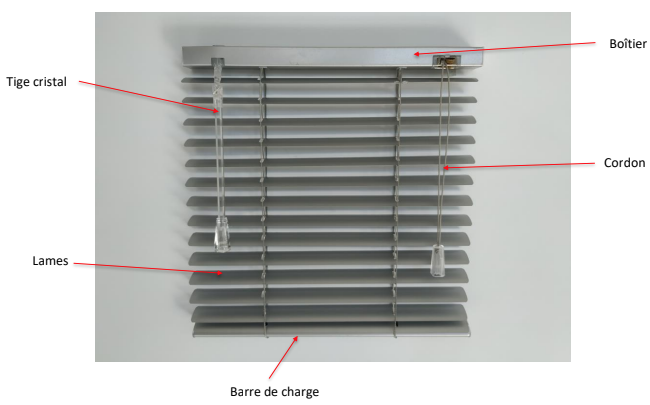

Présentation Générale

Types de commande ou manoeuvre du store

	Cordon et tige cristal* Le cordon est utilisé pour le relevage des lames. Il est assorti à la couleur des lames et permet un relevage rapide du store. La tige cristal (transparente) est utilisée pour l'orientation des lames.
	Monocommande à chaînette Une chaînette en PVC blanche, noire ou grise permet de réaliser le relevage des lames et leur orientation. Cette option permet de regrouper l'ensemble des commandes.
	Monocommande manivelle Une manivelle en aluminium gris permet de réaliser le relevage des lames et leur orientation. Cette option permet de regrouper l'ensemble des commandes.

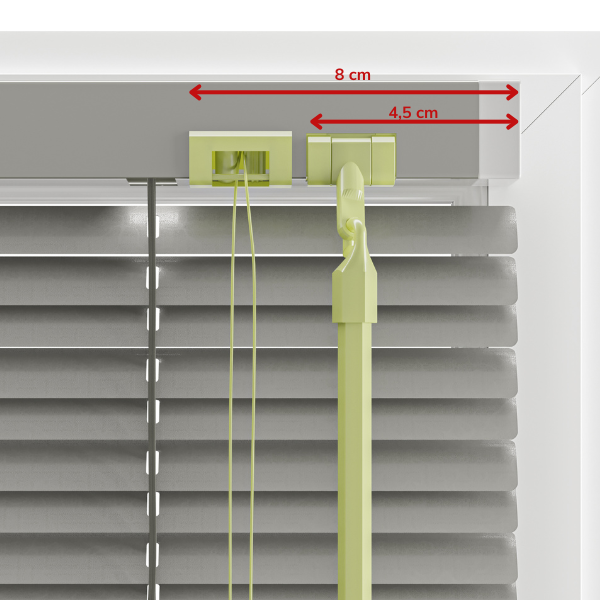

	Côté de commande Vous pouvez choisir le côté de commande de votre choix (gauche ou droite).   * Pour les stores dont la largeur est inférieure ou égale à 36 cm, la tige d'orientation des lames se situe côté opposé  au cordon de commande (qui correspond au côté de commande). Pour les stores dont la largeur est supérieure ou égale à 37 cm, la tige d'orientation des lames et le cordon de commande du store se situent du même côté.

Descriptif des pièces

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Boîtier pour commande Cordon/tige	Boîtier pour commande chaînette et commande manivelle
Boîtier en acier laqué assorti aux lames, intégrant le mécanisme du store Dimensions : 19mm x 27mm (H x L).	Boîtier en acier laqué assorti aux lames, intégrant le mécanisme du store Dimensions : 25 x 25 mm (H x L).
Lames	Barre de charge
Lames en aluminium laqué au four et disponibles en 24 coloris Largeur : 25 mm - Epaisseur 0,18 mm.	Barre de charge apparente et assortie au coloris des lames. Hauteur : 10 mm - Profondeur : 25 mm.

Type de pose et supports associés

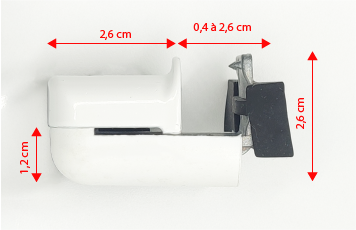

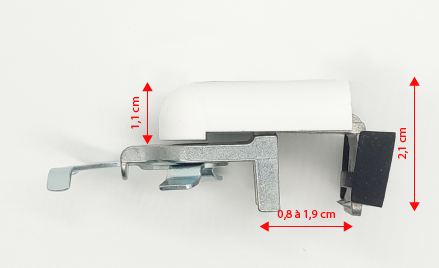

Pose sur Ouvrant SANS Perçage

Cette Pose sans perçage permet de fixer solidement le store sans avoir à percer la fenêtre. Cette option est particulièrement intéressante pour les fenêtre en PVC ou en Aluminium. Elle ne nécessite aucun outillage. (supports de couleur blanche ou noire).

Détails et dimensions du support

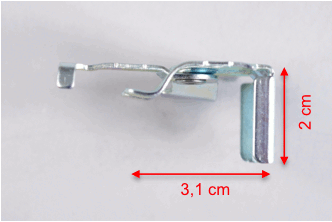

Pose sur Ouvrant ou Murale Vissée

Cette Pose est réalisée avec perçage soit du mur, soit dans l'ouvrant. C'est la pose traditionnelle mais qui nécessite le perçage du mur ou des montants de votre fenêtre. (supports de couleur blanche).

Détails et dimensions du support

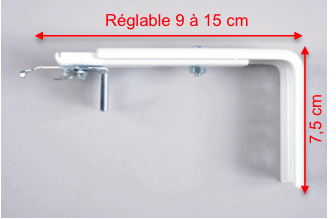

Pose vissée sur équerres

Cette Pose permet de fixer au mur votre store et de l'écarter de la fenêtre pour éviter un obstacle (comme une poignée). Dans ce cas on pose en général au dessus de la fenêtre en perçant et vissant l'équerre. (supports de couleur blanche).

Détails et dimensions du support

Pose plafond

Cette Pose est réalisée avec perçage (dans un mur avec les vis et chevilles adaptées au type de mur mais non fournies).

(supports de couleur blanche).

Détails et dimensions du support

ATTENTION : Dans le cadre d'une pose vissée, il convient d'utiliser les vis et chevilles adaptées au support (placo, bois, béton, aluminium,...). Face à la variété de supports, nous ne fournissons pas ces vis, mais vous trouverez ci-dessous le détail des vis à utiliser en fonction de chaque support

Guidage

SANS perçage	AVEC perçage
Ce support vous sera fourni avec le câble acier gainé si vous optez pour les options guidage et pose sans perçage (2 par stores). Coloris blanc.	Cet ensemble vous sera fourni avec le câble acier gainé si vous optez pour les options guidage et pose vissée (2 par stores).

Encombrement

Il s'agit de l'espace occupé par les le boîtier, les lames et la barre de charges une fois les lames totalement repliées.
Vous trouverez ci-dessous les dimensions de l'encombrement en fonction de la hauteur du store :

Nombre de supports de pose fournis

Poids en kg du vénitien aluminium 25 mm

Manoeuvre cordon et tige :

Manoeuvre chaînette :

Manoeuvre treuil et manivelle :

Quelle visserie choisir ?

Compte tenu de la variété des supports sur lesquels peuvent être posés les stores (Bois, PVC, Aluminium, Béton, Plaques de plâtre,…) nous ne pouvons pas fournir les vis et les chevilles.

Toutefois vous trouverez ci-dessous un tableau vous indiquant le type de vis ou cheville à choisir en fonction du support dans lequel sera posé votre store :

		VIS 4 mm x 15 mm (diamètre x longueur)		VIS 4 mm x 40 mm (diamètre x longueur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longueur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longueur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X

Limites dimensionnelles

Les tableaux ci-dessous reprennent l'ensemble des limites dimensionnelles de fabrication :

Pour les stores au dessus de 36 cm de large, toutes les commandes sont du même côté.
Pour les stores en dessous de 36 cm de large, le cordon est du côté de commande et la tige à l'opposé.

Conseils d'entretien

L'ensemble du mécanisme étant en acier laqué, il s'entretien à l'aide d'une éponge humide.
De même pour les lames, une simple éponge humide permettra de maintenir votre store en parfait état, sans laisser sécher à l'air libre.
En cas de non-respect de ces consignes, nous ne pourrons être tenus responsables des conséquences.ur
