Caractéristiques Techniques Tringles à rideaux chemin de fer

Toutes les données techniques sur nos Tringles à Rideaux chemin de fer

Dans cette fiche technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître la tringle à rideau chemin de fer, sa composition, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Types de commande
• Refoulement
• Types et supports de pose
• Encombrement de la tringle
• Prise de mesure
• Nombre de supports pour les tringles
• Quelle visserie choisir ?
• Limites dimensionnelles
• Conseils d'entretien

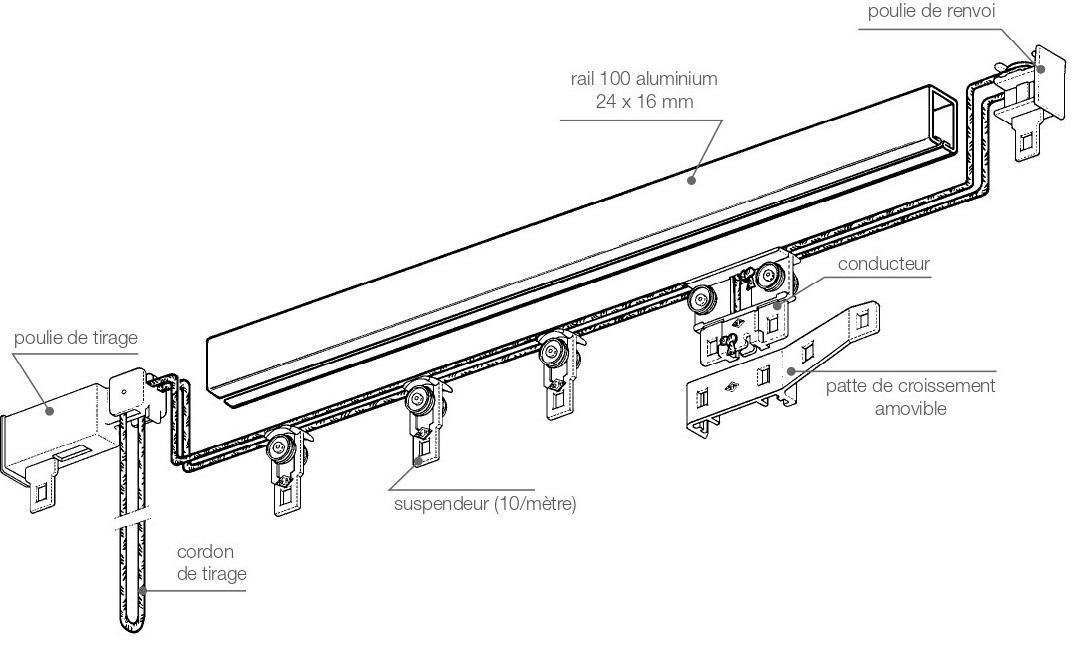

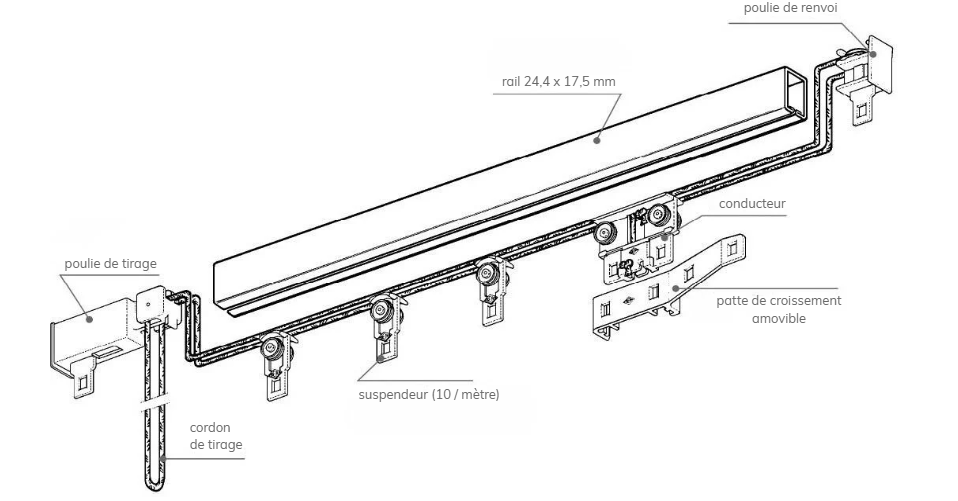

Composition et descriptif

Types de commande

La tringle "chemin de fer" n'est compatible qu'avec les confections de rideaux en ruban fronceur (plis cousus ou tête flamande). Il existe 2 types de commandes :

	Sans cordon La manoeuvre du rideau se fait de manière manuelle.
	Avec cordon Le cordon permet le refoulement du rideau.

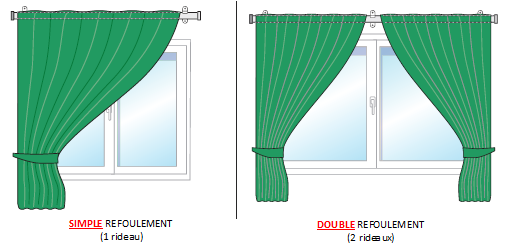

Refoulement

Dans le cadre d'un double refoulement, nous intégrons une patte de croisement (uniquement pour la tringle chemin de fer option cordon) afin d'assurer un meilleur recouvrement central des 2 panneaux.

Types et supports de pose

Pose murale

Fixation par 2 vis apparentes R ø5 mm (non fournies).

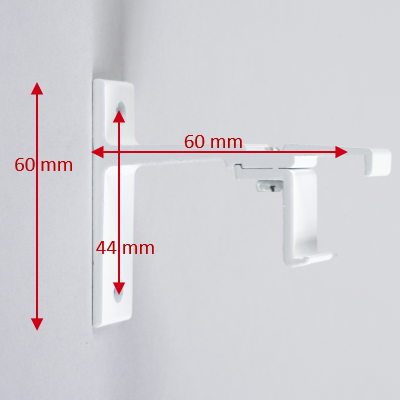

	Support mural court (6 cm)

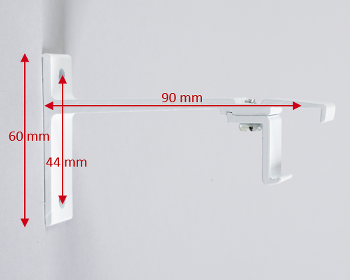

	Support mural long (9 cm)

Pose Plafond

Fixation par 1 vis F ø4,5 mm (vis non fournie)

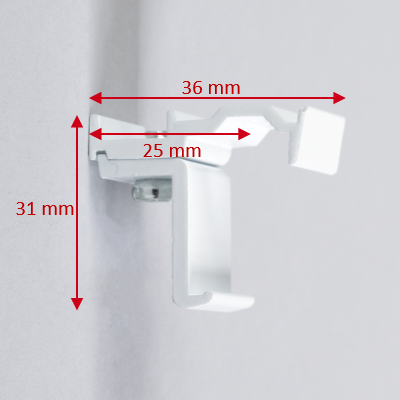

Support plafond

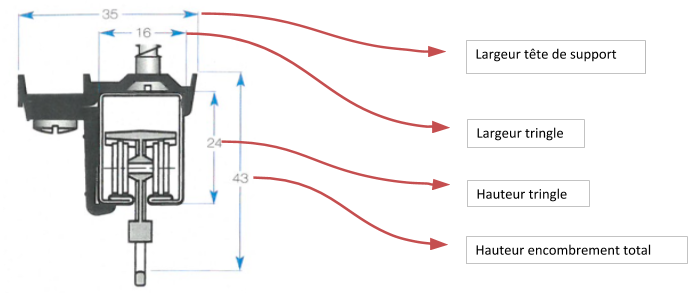

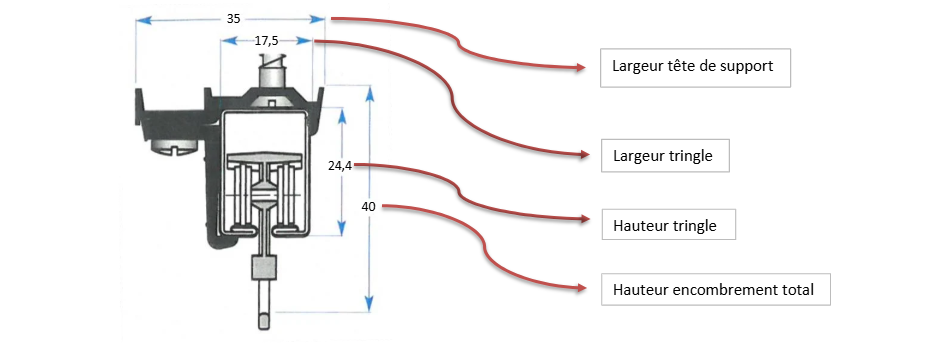

Encombrement de la tringle

Prise de mesure

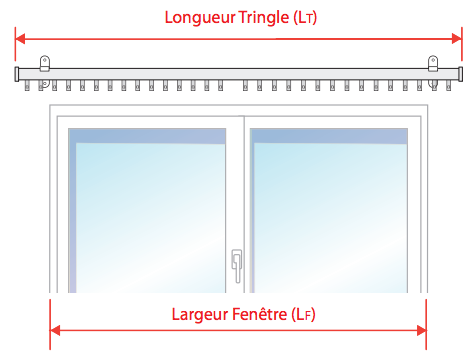

Pour des raisons esthétiques et afin de ne pas obstruer le vitrage lorsque les rideaux sont ouverts, nous vous recommandons de choisir dans la mesure du possible une tringle plus large (environ 10% à 20%) que la largeur de votre fenêtre.

LT = LF +10% à 20%

Le tableau ci-dessous vous indiquera en fonction de la largeur de votre fenêtre (LF), la longueur de tringle (LT) conseillée :

Largeur FENÊTRE en cm  LF		Longueur TRINGLE en cm  LT
60		80
80		100
100		120
120		140
140		170
160		190
180		220
200		240
220		270
240		290
260		300



Nombre de supports pour les tringles

Dimension jusqu'à		Nombre de supports
Jusqu'à 120 cm		2
Jusqu'à 190 cm		3
Jusqu'à 280 cm		4
Jusqu'à 350 cm		5
Jusqu'à 400 cm		6





Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

		VIS 4 mm x 15 mm (diamètre x longueur)		VIS 4 mm x 40 mm (diamètre x longueur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longueur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longueur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X



Limites dimensionnelles

Le tableau ci-dessous reprend l'ensemble des limites dimensionnelles de fabrication (embouts compris) :

	Longueur en Cm
	Mini	Maxi
- Tous types de commande	50	400



Conseils d'entretien

L'ensemble du mécanisme étant en aluminium laqué, il s'entretien à l'aide d'une éponge humide, sans laisser sécher à l'air libre.

En cas de non-respect de ces consignes, nous ne pourrons être tenus responsables des conséquences.
