Stores Californiens Trapèzes Caractéristiques Techniques Détaillées

Toutes les données techniques sur nos stores californiens trapèzes

Dans cette fiche Technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store Californien Trapèze, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Types de commande ou manœuvre du store
• Rail - plaques de lestage - chainette basse

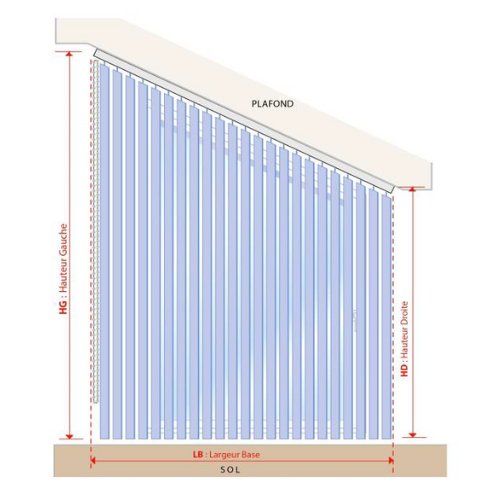

• Encombrement du store
• Types de pose et supports associés
• Refoulement des lames
• Encombrement lames repliées
• Nombre de supports de pose fournis
• Caractéristiques techniques et solaires des toiles
• Quelle visserie utiliser ?
• Limites dimensionnelles
• Conseils d'entretien

Présentation Générale

Types de commande ou manoeuvre du store

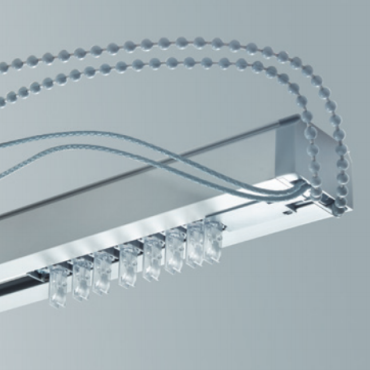

	Chaînette PVC et Cordon  Le Store est actionné à la fois par une chaînette et un cordon. La chaînette en PVC est utilisée pour gérer l'orientation des lames. Le cordon est utilisé pour le refoulement et le déploiement des lames
	Motorisation radio 220 volts avec Télécommande - Protocole Somfy RTS Le Store est raccordé au courant 220 volts. La manœuvre des lames, refoulement et orientation, est assurée par une télécommande radio qui est fournie avec le store. Le moteur est toujours situé côté vitrage afin d'offrir une esthétique irréprochable.

Rail aluminium

 Il s'agit d'un rail en aluminium laqué qui peut être fixé soit au plafond soit en applique murale à l'aide d'équerres réglables. La section du rail est de 40 mm de large par 29 mm de haut.

	Rail en aluminium laqué Blanc Le cordon, la chaînette et le contrepoids sont blancs.
	Rail en aluminium laqué Gris anthracite Le cordon, la chaînette et le contrepoids sont noirs.

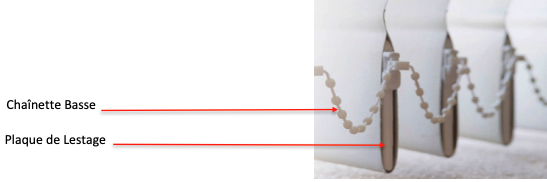

Plaques de lestage et chaînette basse

Encombrement

Manoeuvre Cordon Pose de Face sur Equerres	Manoeuvre Cordon Pose Plafond
Manoeuvre Motorisée Pose de Face sur Equerres	Manoeuvre Motorisée Pose Plafond

Type de pose et supports associés

Les supports de pose sont blanc ou gris anthracite selon le coloris du rail choisi.

Pose de Face sur Equerres

Cette option permet de réaliser une pose de face en écartant le store du vitrage et/ou d'un obstacle (Poignée) pour permettre la bonne rotation des lames. Dans ce cas la pose sera réalisée dans le mur au dessus de la fenêtre en intégrant la hauteur de l'équerre (7,5 cm) dans la hauteur du store

Détails et dimensions du support

Pose plafond

Cette Pose est réalisée avec perçage dans le plafond (en utilisant les vis et chevilles adaptées au type de plafond mais non fournies).

Détails et dimensions du support

ATTENTION :Dans le cadre d'une pose vissée, il convient d'utiliser les vis et chevilles adaptées au support (placo, bois, béton, aluminium,...). Face à la variété de supports, nous ne fournissons pas ces vis, mais vous trouverez ci-dessous le détail des vis à utiliser en fonction de chaque support

Refoulement des lames

Le refoulement des lames se fait toujours du côté de la grande hauteur.

Encombrement des lames repliées

Vous trouverez ci-dessous l'encombrement des lames repliées en fonction de la largeur du store et du type de repli :

Nombre de supports de pose fournis

Caractéristiques techniques et solaires des toiles

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Caractéristiques Générales

• Composition de la Toile : 100% Polyester
• Epaisseur de la Toile : 0,3 mm
• Poids de la Toile : 210g/mètre carré

Caractéristiques Solaires

Tamisant Uni

Occultant Uni

Screen Anti-chaleur Soltis

Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

		VIS 4 mm x 15 mm (diamètre x longueur)		VIS 4 mm x 40 mm (diamètre x longueur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longueur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longueur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X

Limites dimensionnelles

En fonction des types de toiles ou des systèmes de manœuvre, les limites dimensionnelles de fabrication peuvent être différentes. Le tableau ci-dessous reprend l'ensemble de ces limites :

Conseils d'entretiens

L'ensemble du mécanisme étant en aluminium ou en PVC, il s'entretien à l'aide d'une éponge humide.

A l'inverse, pour la toile, nous vous conseillons de ne pas utiliser de chiffon humide car la saleté pourrait alors s'incruster dans la fibre de la toile.
Vous pouvez frotter avec une brosse à dents souple afin que la saleté « parte » en poussière.
