Caractéristiques Techniques Panneaux Japonais

Toutes les données techniques sur nos Panneaux Japonais

Dans cette fiche technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître les panneaux japonais, les toiles et leurs caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Confection et Composants
• Encombrement
• Nombre de panneaux et dimensions
• Limites dimensionnelles
• Types de pose et supports associés
• Caractéristiques solaires des toiles
• Caractéristiques techniques des toiles
• Quelle visserie utiliser ?
• Conseils d'entretien

Présentation Générale

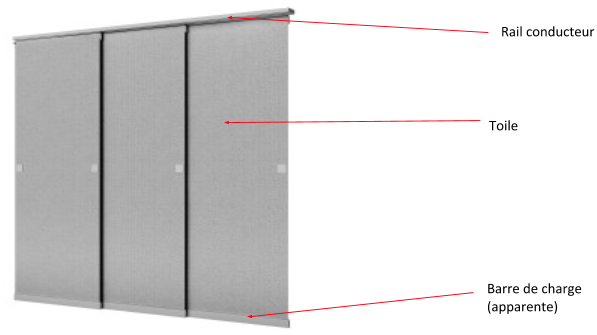

Confection et composants

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Toile

• Gamme de tissus disponibles : occultant, tamisant, screen, anti chaleur, green, naturel, uni ou à motif, toile de lin.
• Epaisseur de la toile : 0,3 mm - Afin d'accrocher le tissu au mécanisme, une bande velcro femelle de 2cm de haut est cousue au revers du tissu sur la partie haute.
• La manœuvre des panneaux se fait manuellement par un simple tirage direct.

Rail

• Rail conducteur en aluminium laqué blanc de 18 mm de haut.
• Equipé d'une bande velcro mâle de 2,3cm de hauteur.
• La manœuvre des panneaux se fait manuellement par un simple tirage direct.

Barre de charge

• Barre d'aluminium laqué blanc (2,3 hauteur) apparente, qui permet un parfait tombé des panneaux.

Encombrement

(Dimensions en millimètres)

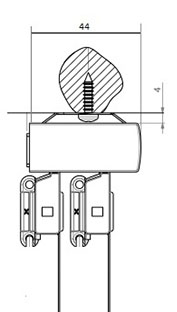

Encombrement vertical (valable pour toutes les configurations)	Encombrement horizontal Rail 2 panneaux

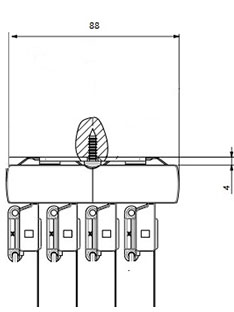

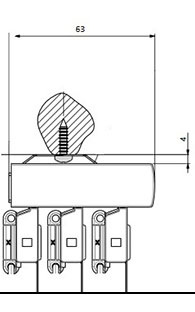

Encombrement horizontal Rail 3 panneaux	Encombrement horizontal Rail 4 panneaux

Nombre de panneaux et dimensions

Recouvrement des panneaux : 6 cm

Largeur des panneaux : min 50 cm / max 120 cm

Exemple largeur fenêtre (en cm)		Nombre de panneaux
		2		3		4
		Largeur du panneau (en cm)
100		53
120		63
140		73		50
160		83		57
180		93		64
200		103		70		54
220		113		77		59
240				84		64
260				90		69
280				97		74
300				104		79
320				110		84
340				117		89
360						94
380						99
400						104
420						109
440						114
460						119



Limites dimensionnelles

Le tableau ci-dessous reprend l'ensemble des limites dimensionnelles de fabrication :

	Largeur du rail en Cm		Hauteur des panneaux en Cm
	Mini	Maxi	Mini	Maxi
- Tous types de toiles	100	460	100	260



Types de pose et Supports associés



Pose plafond vissée	Pose sur équerres réglables 6-11 cm



Caractéristiques solaires des toiles

Tamisant Uni

Coloris		Réflexion Solaire		Transmission Solaire		Absorption Solaire
Vanille		51%		16%		33%
Jaune		46%		12%		42%
Chocolat		19%		5%		76%
Rouge		30%		12%		58%
Blanc		60%		19%		21%
Parme		42%		15%		43%
Noir		11%		3%		86%
Fuchsia		31%		8%		61%
Taupe		42%		12%		46%
Vert anis		32%		17%		51%
Bleu		28%		9%		63%
Gris souris		26%		6%		68%

Tamisant à motifs

Coloris		Réflexion Solaire		Transmission Solaire		Absorption Solaire
Natking beige		44%		17%		39%
Aretha beige		54%		18%		28%
Aretha gris		44%		17%		39%
Aretha noir		11%		3%		86%
Wood blanc		45%		50%		5%
Meadow beige		30%		65%		5%
Rosehip blanc		45%		50%		5%
Spring twing blanc		45%		50%		5%
ZIP Blanc		50%		45%		5%

Tamisant Green



Coloris		Réflexion Solaire		Transmission Solaire		Absorption Solaire
Chiné beige		40%		55%		5%
Chiné gris		30%		45%		25%
Chiné chocolat		30%		40%		30%
Chiné bleu		30%		40%		30%
Lin beige		45%		50%		5%
Lin blanc		45%		50%		5%
Lin gris		30%		45%		25%

Tamisant Naturel

Coloris				Réfléxion Solaire		Transmission Solaire		Absorption Solaire
Beige				45%		35%		20%
Beige chiné				45%		35%		20%
Blanc chiné				50%		40%		10%
Toile de jute				35%		30%		35%

Occultant Uni

Coloris		Réflexion Solaire		Transmission Solaire		Absorption Solaire
Vanille		44%		0%		39%
Jaune		47%		0%		33%
Chocolat		18%		0%		77%
Rouge		65%		0%		25%
Blanc		44%		0%		39%
Parme		64%		0%		27%
Noir		11%		0%		86%
Fuchsia		41%		0%		52%
Taupe		7%		0%		92%
Vert anis		55%		0%		25%
Bleu		54%		0%		28%
Gris souris		57%		0%		28%

Toile Screen Unie



Coloris				Réfléxion Solaire		Transmission Solaire		Absorption Solaire
Blanc				74%		12%		14%
Blanc sable				56%		9%		35%
Blanc perle				47%		8%		45%
Gris perle				32%		8%		60%
Gris anthracite				3%		5%		92%



Screen Anti-chaleur Soltis 99 couleur/couleur

Coloris				Réfléxion Solaire		Transmission Solaire		Absorption Solaire
Blanc				66%		21%		13%
Quartz				62%		19%		19%
Chanvre				48%		15%		37%
Argile				39%		9%		52%
Gris clair				44%		12%		44%
Anthracite				8%		3%		89%

Caractéristiques techniques toiles

Le tableau ci-dessous reprend l'ensemble des caractéristiques techniques des tissus :

Type de toile		Composition Tissu		Poids
Occultant - Tamisant		100% Polyester		210g/m2
Anti-chaleur Soltis 99 couleur/couleur		100% Polyester		290g/m2
Toile de lin		100% Lin haut de gamme		180g/m2

Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

		VIS 4 mm x 15 mm (diamètre x longueur)		VIS 4 mm x 40 mm (diamètre x longueur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longueur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longueur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X



Conseils d'entretien

1) Décrocher le tissu du store

Tirer délicatement sur la partie haute qui est maintenue par le velcro.

2) Retirer la barre de charge

Enlever un des embouts d'extrémité et faire glisser la barre.

3) Nettoyer la toile

Les tissus étants délicats et sensibles au rétrécissement, nous conseillons un nettoyage à sec uniquement afin d’éviter toute variation du tissu.
En revanche, si vous remarquez une petite tache à un endroit en particulier, vous pouvez appliquer du savon de Marseille sur la tâche en question et frotter légèrement, rincer la zone à l’eau tiède, voire froide.

En cas de non-respect de ces consignes, nous ne pourrons être tenus responsables des conséquences.
