Caractéristiques TechniquesMoustiquaires pour Velux®

Toutes les données techniques sur nos moustiquaires pour Velux®

Dans cette fiche technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître notre moustiquaire pour fenêtre Velux®, la toile et ses caractéristiques, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Coffre
• Barre de charge
• Coulisses latérales et profil de réception
• Toile
• Coloris des profils
• Types de pose
• Quelle visserie utiliser ?
• Limites dimensionnelles
• Conseils d'entretien

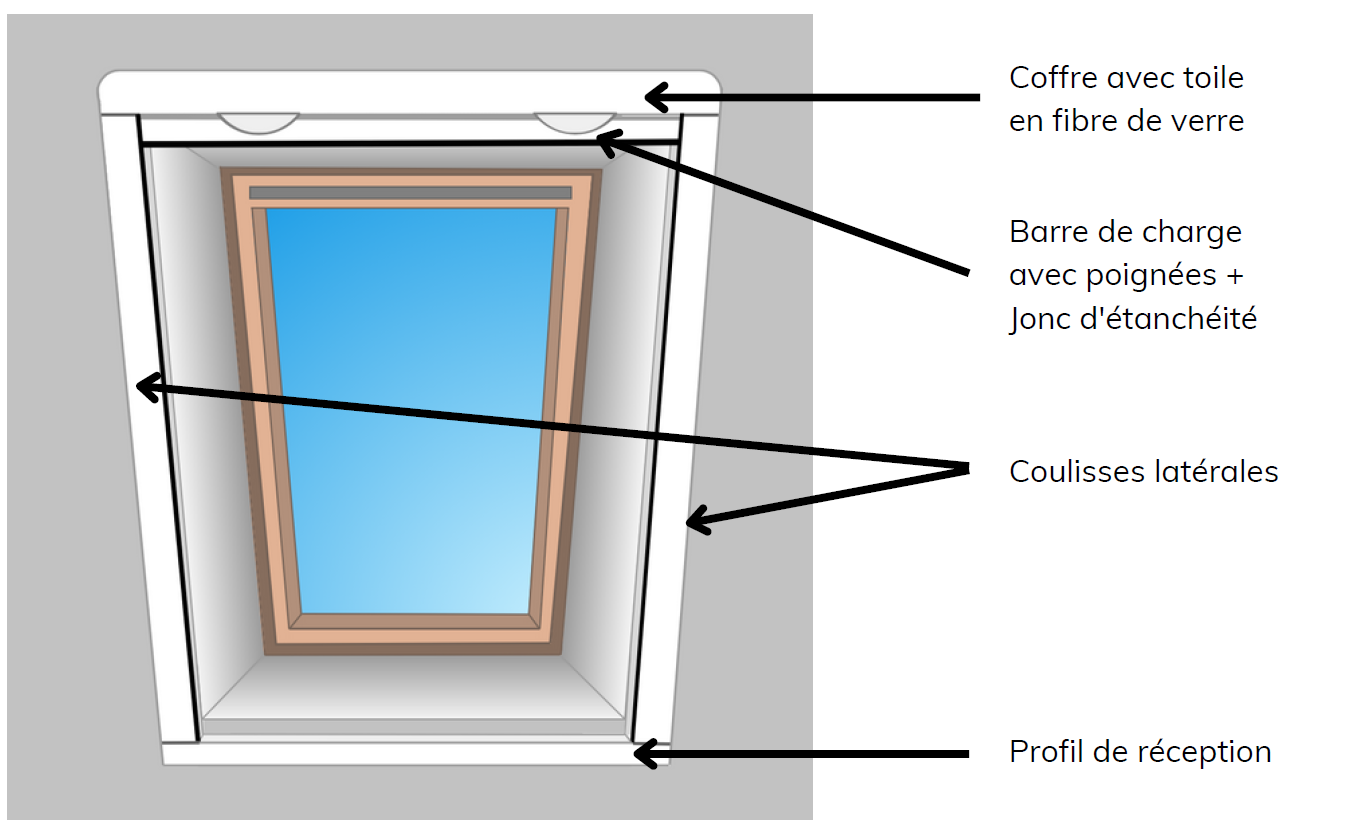

Présentation Générale

Coffre

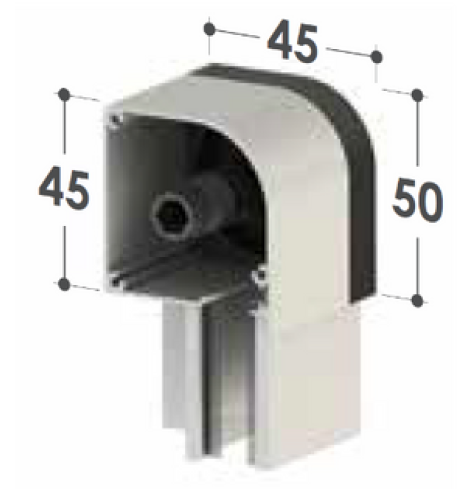

• Hauteur Coffre : 45mm - Avancée coffre : 45 mm
• Tube d’enroulement de la toile en aluminium diamètre 25mm
• Joint d'étanchéité de 7mm

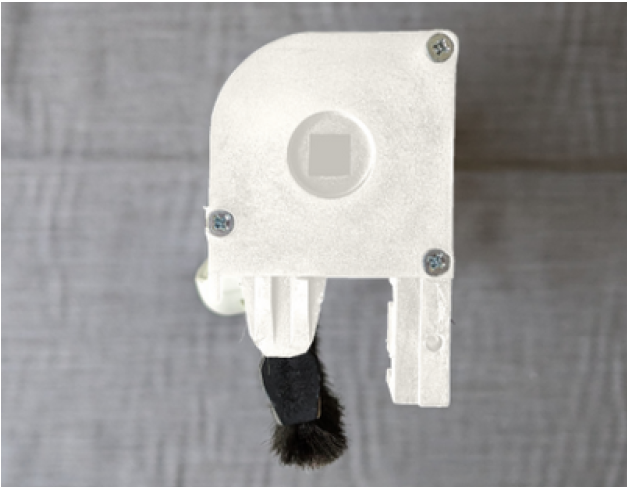

Vue extérieure	Vue intérieure

Barre de charge

Barre de charge en aluminium  Dimensions : 9,5mm x 38mm Joint d'étanchéité de 10mm   Cette barre de charge en aluminium est apparente. Elle est assortie au coloris du coffre, et est équipée d'un joint brosse d’étanchéité en partie basse.

Coulisses latérales et profil de réception

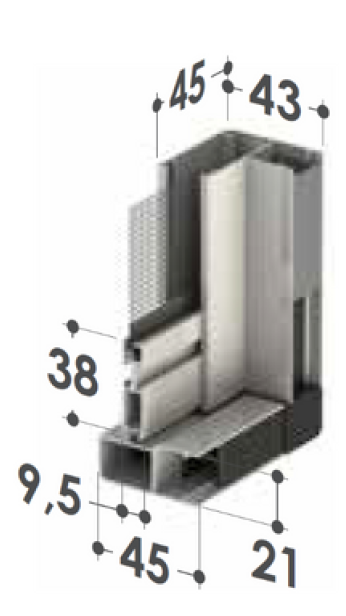

Coulisses latérales en aluminium laqué à l'identique du coffre, avec balais. Largeur coulisse latérale : 45 mm - Profondeur coulisse latérale : 43 mm Système de blocage de la barre de charge (en position basse) intégré aux coulisses latérales. Profil de réception en aluminium laqué à l’identique du coffre. Largeur profil de réception : 18 mm (face avant) / 21 mm(face arrière) Profondeur profil de réception : 45 mm Joint d'étanchéité de 7mm

Toile

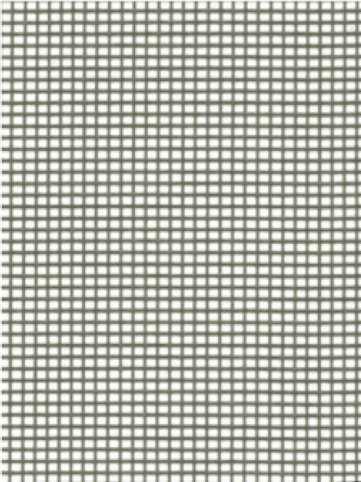

Toile en fibre de verre coloris gris. Mailles carrées de 1,5mm de côté Protection efficace contre tous les insectes (moustiques,mouches, moucherons, guêpes,….) et même certains pollens, tout en conservant plus de 75% de transmission visuelle. * Taille non réelle

Coloris de profil

La moustiquaire Stores-et-Rideaux.com sur-mesure, pour fenêtre Velux®, est disponible en 1 coloris. Pour mieux se fondre dans votre intérieur, l'ensemble des pièces visibles sont dans le même coloris que les profils (hors balais).

Type de pose

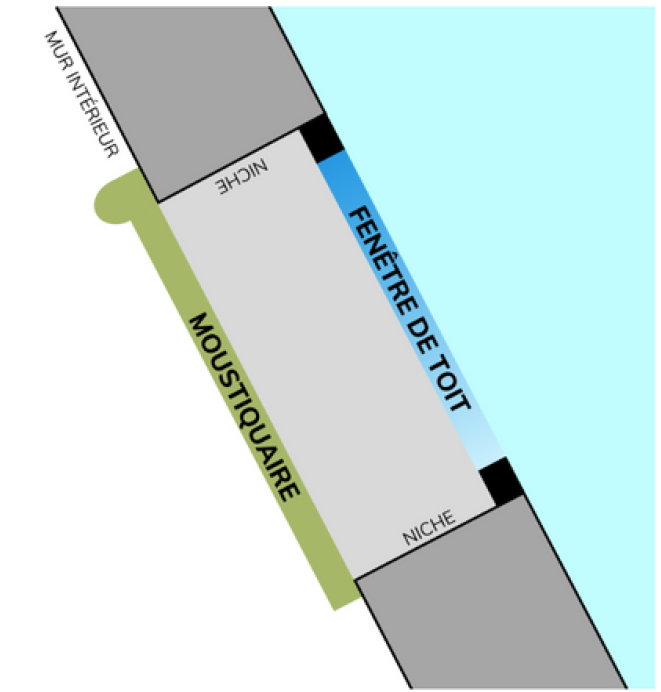

La pose de la moustiquaire Stores-et-Rideaux.com pour fenêtre Velux® est une pose en applique. Cela signifie que la moustiquaire est fixée sur votre mur autour de votre niche.
Cette option de pose convient à l’ensemble des typologies de fenêtre de toit : rotation, projection ou latérale. Grâce à la pose en applique l’ouverture de votre fenêtre et l’utilisation de votre moustiquaire est possible.

Il y aura 4 étapes dans l'installation de votre moustiquaire pour Velux® :

1) Assemblage du coffre, des coulisses latérales et du profil de réception
2) Marquage des emplacements de perçage
3) Installation des supports de fixation
4) Mise en place de la moustiquaire

ATTENTION : Il convient d’utiliser les vis et les chevilles adaptées à votre support (placoplâtre, bois,béton,…). Face à la variété de supports, nous ne fournissons pas ces vis, mais vous trouverez ci-dessous le détail des vis à utiliser en fonction de chaque support.

Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

		VIS 4 mm x 15 mm (diamètre x longueur)		VIS 4 mm x 40 mm (diamètre x longueur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longueur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longueur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X

Limites dimensionnelles

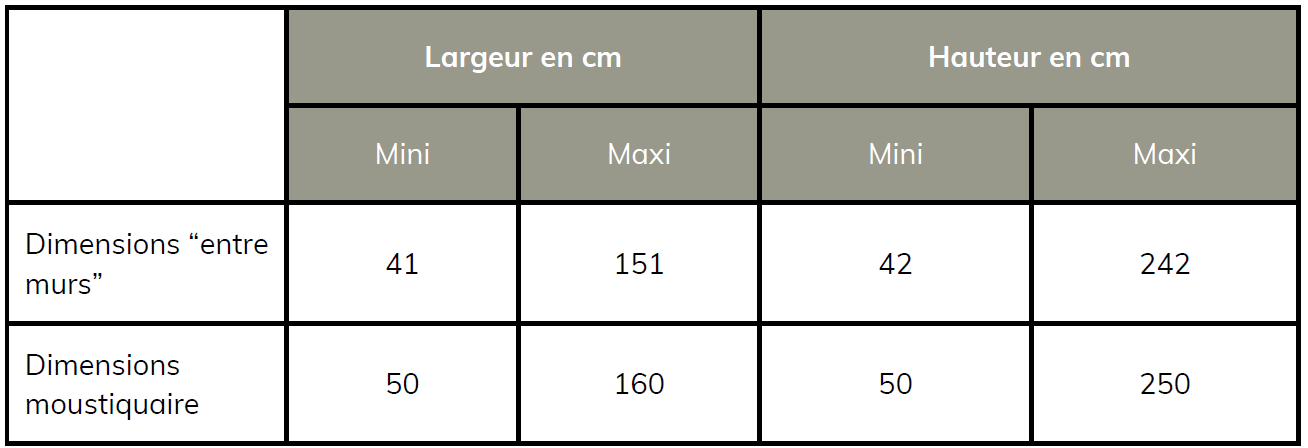

Le tableau ci-dessous reprend l'ensemble des limites dimensionnelles de fabrication :

Conseils d'entretiens

L’ensemble du mécanisme étant en aluminium ou en PVC, il s’entretient à l’aide d’une éponge humide. De même pour la toile, une simple éponge humide permettra de maintenir votre moustiquaire en parfait état.
